Global Cryo water vapor pump machine

One C Tech

국내 폴리콜드 장비 제조 업체

(전)원씨테크

P I N E R A

Global Cryo cooler water vapor pump machine


    30years

지속적인 R&D

-130℃

-130℃ 이하의 온도로 수분 제거

  5min

-120℃ 도 이하로 도달


빠른시간 내에 극저온으로 수분 제거


VP series를 사용하면 증착기 내부의 진공 도달 시간을 현저히 단축시킬 수 있습니다.
고속 진공 및 낮은 수분 분압 유지로 양산성을 증대시키며, 고품질 코팅 제품의 생산성을 혁신적으로 증대할 수 있습니다.



30years
지속적인 R&D

-130℃

-130℃ 이하의 온도로 수분 제거


5min
-120℃ 도 이하로 도달

  810mm * 660mm * 1900mm  450kg

증착기 내부의 수분을 최대한 제거

Coating quality의 증가  & 고진공 도달 시간 단축

최대 4000watts의 열부하 제거능력 (챔버 내 고온코팅 기능 50°C~250°C 이상)

최대 200,000l/sec의 속도

수증기를 초저온으로 chamber 내부 cold trap에 응축

진공 챔버 내부 수증기 99% 이상 제거

유확산펌프 오일 역류 방지

진공 펌핑 시간의 25~95% 감소를 통한 생산량 20%~ 100% 증가

코팅 시 접착력 및 재현성 증대로 균일한 양질의 제품 양산

혁신적인 압축기 전기 용량 저소음+저전력

클린룸 설계시 비용점갈

적은 칠러 용량으로 비용절감

99%

수분 제거

4000watts
열부하 제거 능력

-100℃ within         3 min


-130℃ within 15 min




[operating condition]

 VP-1000H  / Line-trap  20m / 10-3 torr

SPECIFICATION

.

1000H

1000C

2000HX

2000HDS

압축기용량(kw)

열부하제거(watts)

펌핑스피드(l/sec)

최대진공도(torr)

제상시간(min)

제상온도(℃)

쿨 최대 온도(℃)

전압(v)



7.5

2,000

100,000

1.0 * 10-9

under 4

60 ~ 90

-120 ~ -140

220 / 380

3PH 50/60hz

7.5

2,000

100,000

1.0 * 10-9

under 4

60 ~ 90

-120 ~ -140

220 / 380

3PH 50/60hz

7.5

4,000

200,000

1.0 * 10-9

under 4

60 ~ 90

-120 ~ -140

220 / 380

3PH 50/60hz

7.5

4,000

200,000

1.0 * 10-9

under 4

60 ~ 90

-120 ~ -140

220 / 380

3PH 50/60hz

UTILITIES

물배관(mm)

칠러용량(RT)

적정실내온도(℃)

장비수명(year)

최소물유량(18℃ /20l)

최대물유량(25℃ /30l)

19

4~5

4~ 38

8 ~ 10

25

35

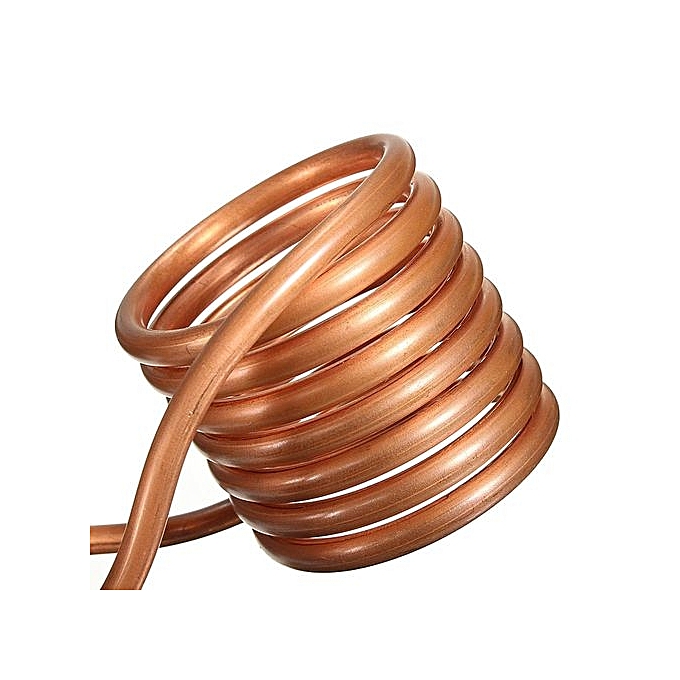

Line Trap

표면적(m3)

파이프외경(mm)

라인트랩길이(m)

표준설치배관(m)

2.0

15.8

20

2.5


V-PLUS DIMENSION

810mm * 660mm * 1900mm  450kg

Product lineup



VP - 1000H

Chamber 연결형



VP - 1000C

Diffusion pump 연결형



VP - 2000HX

1000H의 성능 개량형



VP - 2000HDS

1000H와 1000C의 기능을 동시에



더 자세한 Spec은 Desktop에서 홈페이지로 접속시

확인하실 수 있습니다.



SERVICES

대표 제품 사용 분야

Camera lens

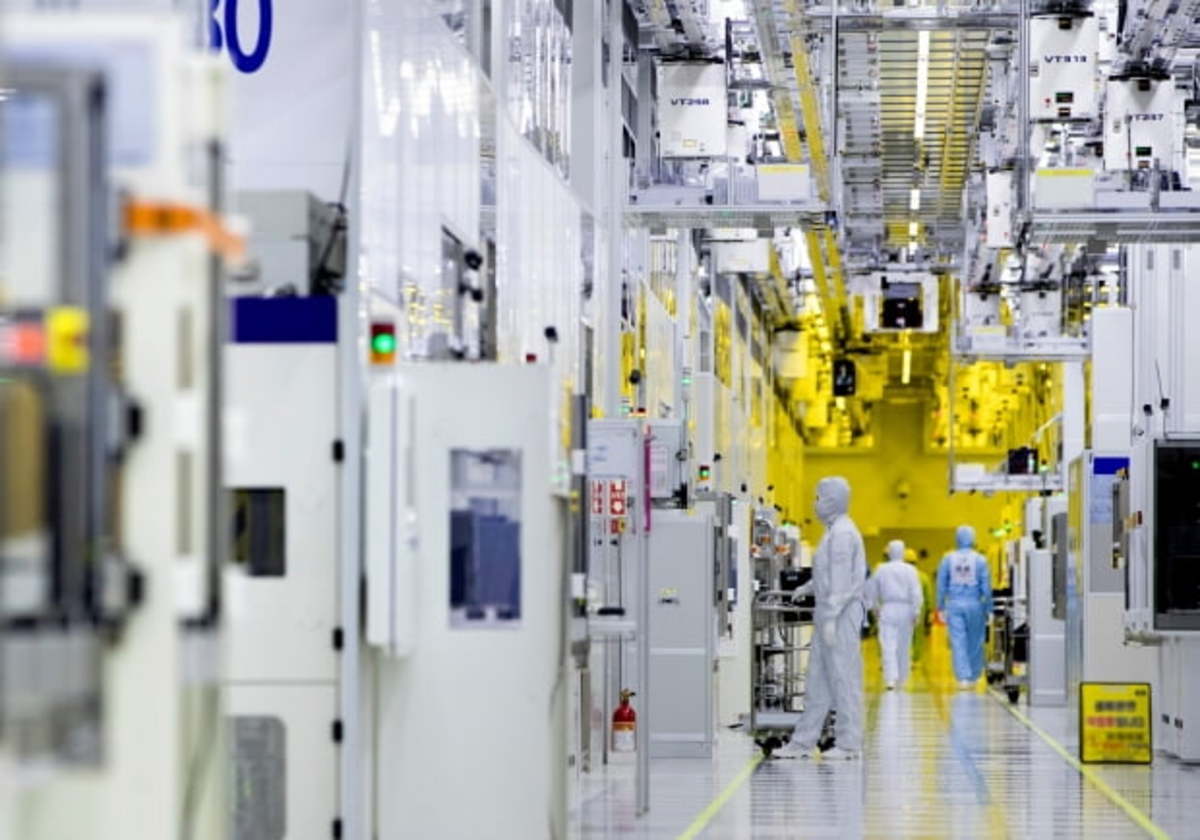

Semiconductor

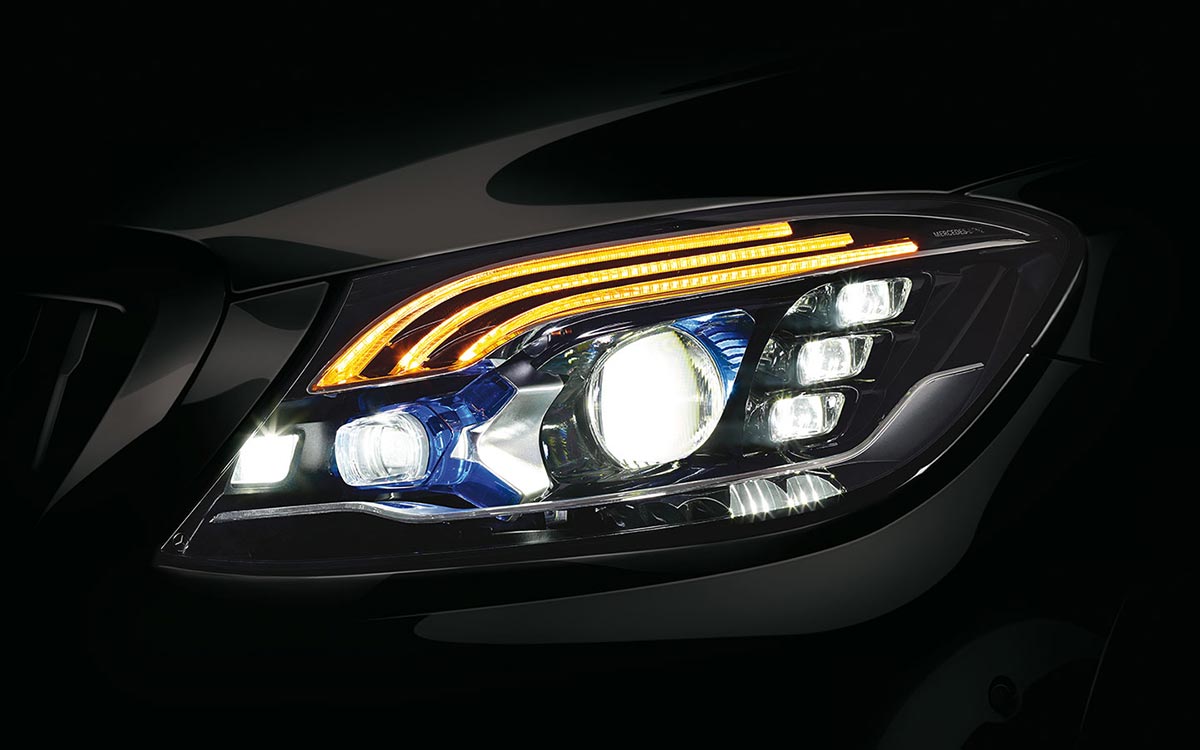

Vehicle headlight

이외에도 다양한 산업 분야의 고품질 코팅 증착 산업현장에 적용되고 있습니다.

CUSTOMER SUPPORT

VPLUS-Line up에 대한 1년간의 무상 수리

(본사 신규 제품 구매시 / 사용자 귀책사유로 인한 장비 고장은 적용되지 않습니다.)

94.02

한국초저온 사업개시

94.03

Cryogenics Cryo cooler Pump 개발 착수

95.07

Ultra-Low Temp Freezer -150°C  개발 완료

95.12

산업용 Cryogenics Cryo cooler pump의

Defrosting Ver. 개발 완료

96.02

Cryogenics Cryo cooler pump 생산

97.04

해외 수출 개시

99.11

기술 표준원 Ultra Low Temperature Freezers -150°C

냉동고형식승인 획득

03.12

(주)원씨테크로 법인 전환 설립

22.01

(주)파이네라로 법인 전환 설립
